Артикул: 3897

Pico relay модуль

220 руб.

Реле предназначены для гальванической развязки управляющих выводов микроконтроллеров и нагрузки. НО- Нормально открытый контакт НЗ- Нормально закрытый контакт

варианты релле: НО 60 Вольт
НЗ 60 Вольт НО 350 Вольт НО 60 Вольт
Категория: Разное DIY

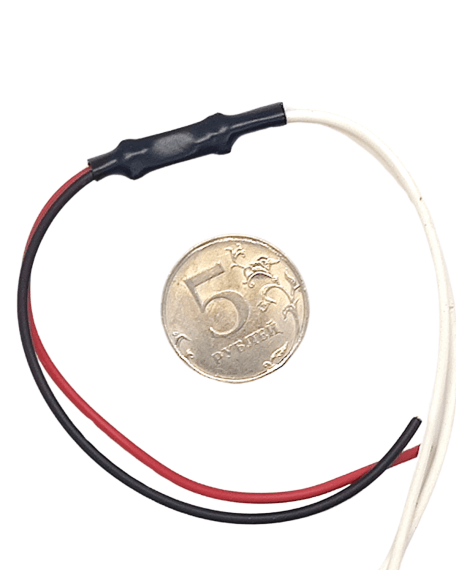

Реле предназначены для гальванической развязки управляющих выводов микроконтроллеров и нагрузки. Представляет из себя твердотельное оптореле, по выходу у которого встречно включенные транзисторы mosfet. Токоограничивающий резистор по входу уже встроен. Для использования достаточно подключить один из выводов реле к необходимому пину контроллера, а второй с питанию или земле

 При этом возможно использовать «неудобные» пины контроллера. Например на которых должен быть высокий уровень при загрузке. К такому пину подключаем черный вывод реле , а красный на питание.

Выходные клеммы белого цвета, предназначены для коммутации как постоянного так и переменного тока.

Технические характеристики:

  • Минимальное входное напряжение, В ________________________________ 2,5
  • Максимальное входное напряжение, В ________________________________25
  • Максимальное обратное напряжение по входу, В _____________________5
  • Максимальное напряжение коммутации выхода, В ____________________60
  • Максимальный ток коммутации, мА ____________________________________400
  • Сопротивление открытого канала, Ом __________________________________2,5

варианты релле
НО 60 Вольт
Вес
0.1 кг
