Обзор
Zigbee версия умного домофона. На данный мормен ревизия 1 не рекомендуется к приобретению НЕ продвинутым пользователям. Возможно понадобится перепрошивка...Только если вы уверены что сможете самостоятельно перепрошить.
Возможности и режимы
- Получение уведомления, когда звонит домофон (также поддерживается прямой биндинг OnOff)
- Управление как физической кнопкой на корпусе, так и через интеграцию с умным домом
- Режим автоматического открытия двери (одиночный и постоянный)
- Режим автоматического отклонения вызова
- Режим "без звука"
- Время звонка, ожидания, открытия и интервал отправки репортов настраиваются через exposes.
Кнопка и индикация
- Красный светодиод мигает
- Входящий вызов
- Красный светодиод горит
- Включен режим "отклонять всегда"
- Синий светодиод мигает
- Подключение к сети zigbee
- Голубой светодиод горит
- Включен режим "без звука"
- Зеленый светодиод мигает
- Включен режим "открыть дверь один раз"
- Зеленый светодиод горит
- Включен режим "открывать дверь всегда"
- Одиночное нажатие кнопки
- Нет входящего вызова - меняет режим автоматического открытия или отклонения (открыть один раз по первому нажатию, постоянное открытие по второму, отклонение по третьему)
- Входящий звонок - откроет дверь
- Двойное нажатие кнопки
- Если нет входящего звонка, меняет режимы "без звука" и "без звука один раз"
- Долгое нажатие кнопки
- Нет входящего вызова - выключит режим автоматического открытия или отклонения и режимы "без звука"
- Входящий звонок - отклонит вызов

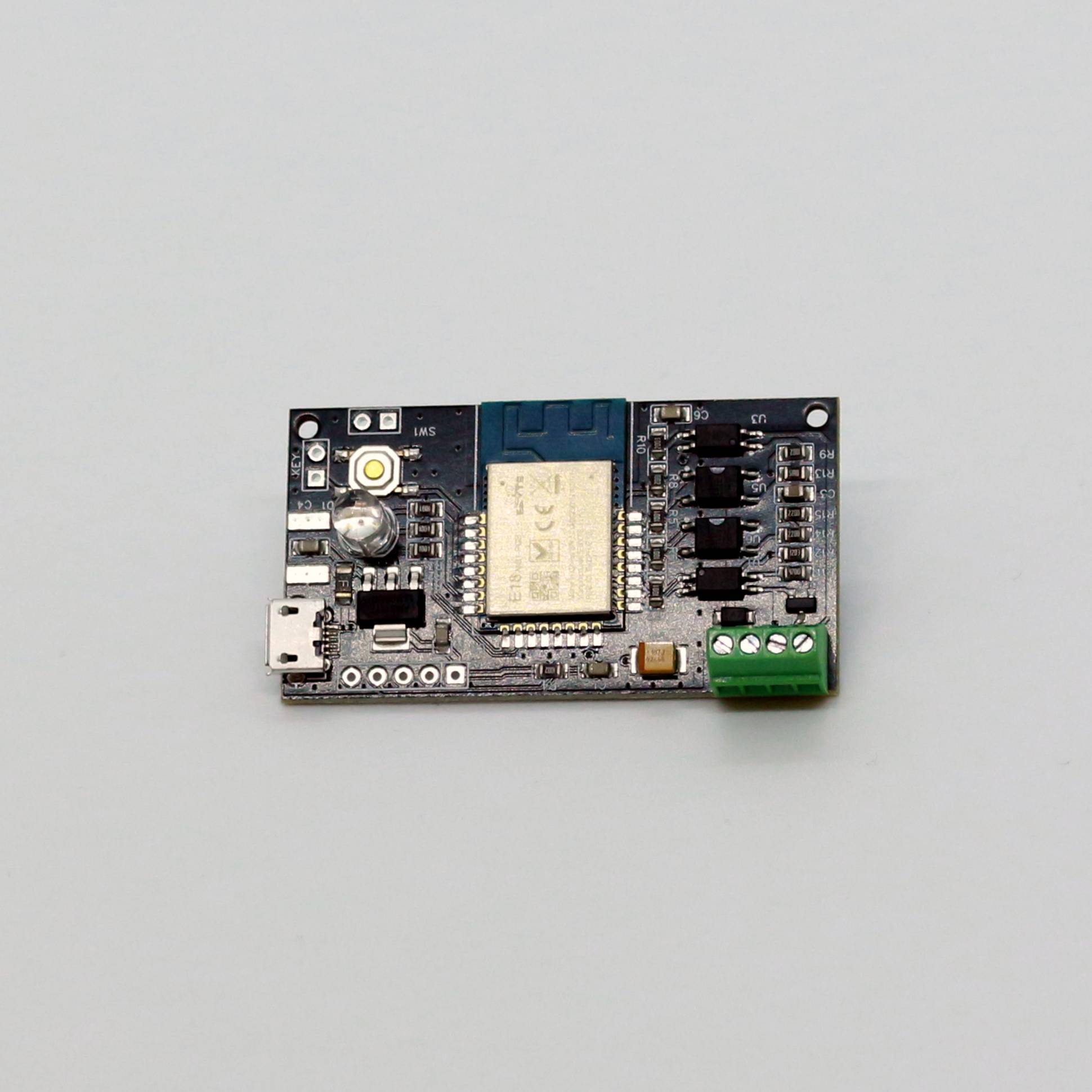

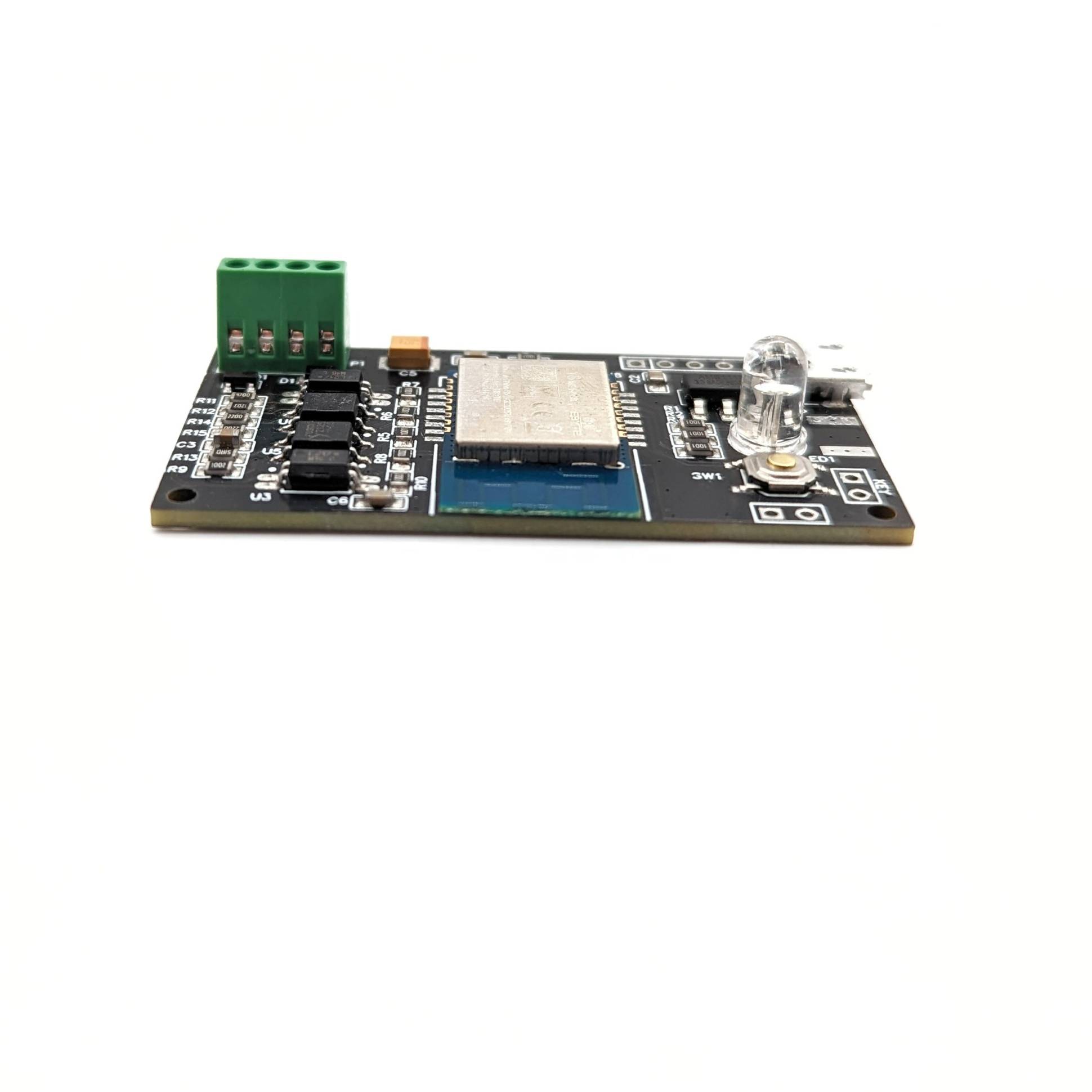

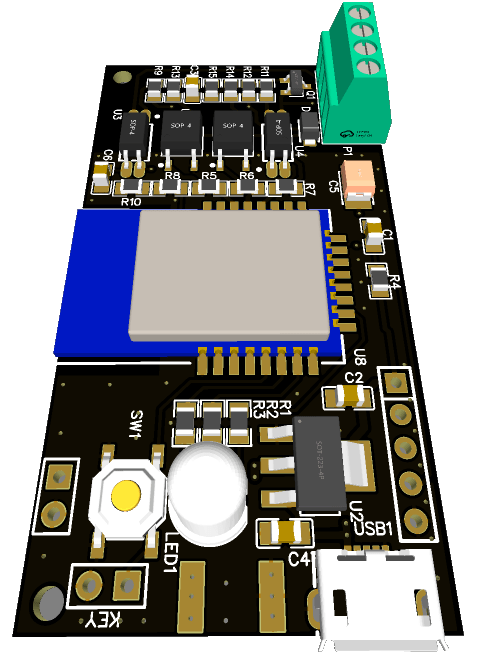

Характеристики Умный домофон Zigbee v.1
Страна:
Россия
Вес
0.1 кг
Инструкция
Zigbee версия
Инструкция для Zigbee EspDomofon
Zigbee-версия адаптера для управления домофоном через системы умного дома. Устройство определяет входящий звонок, управляет открытием двери, сбросом вызова и отключением штатной трубки.
Важно: Zigbee-версия предназначена для пользователей, знакомых с особенностями Zigbee. Устройство ориентировано на DIY-сценарии, Sprut.Hub и Zigbee2MQTT.
Совместимость
Sprut.Hub Поддерживается, включая встроенные шаблоны.
Zigbee2MQTT Поддерживается при наличии совместимого Zigbee-стика и корректной настройки.
USB-стики Zigbee Совместимо со стиками Sonoff, CC2531 и другими DIY-решениями.
Home Assistant Возможна интеграция через Zigbee2MQTT.
Ограничения: Zigbee-хаб Яндекса не работает с устройством. Tuya Hub также не определяет устройство.
Что умеет устройство
Определение звонка Устройство определяет наличие входящего вызова в линии домофона.
Открытие двери Открытие выполняется командой из системы умного дома.
Сброс вызова Можно отклонять вызов без открытия двери.
Отключение штатной трубки Поддерживается управление линией штатной трубки.
Автоматические сценарии Можно реализовать сценарии автооткрытия, курьера и уведомлений в умном доме.
Защита линии В устройстве применена гальваническая развязка для защиты домофонной линии и Zigbee-контроллера.
Что понадобится
Совместимая Zigbee-сеть Sprut.Hub или Zigbee2MQTT с поддерживаемым Zigbee-стиком.
Домофонная линия Доступ к проводам между подъездным домофоном и квартирной трубкой.
Питание устройства Используйте штатное или рекомендованное питание согласно вашей версии устройства.
Смартфон или веб-интерфейс хаба Для добавления устройства в Zigbee-сеть и настройки параметров.
Подключение и добавление в Zigbee-сеть

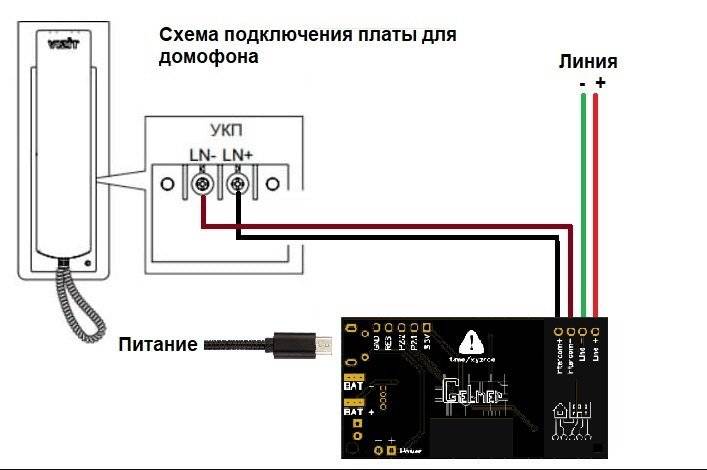

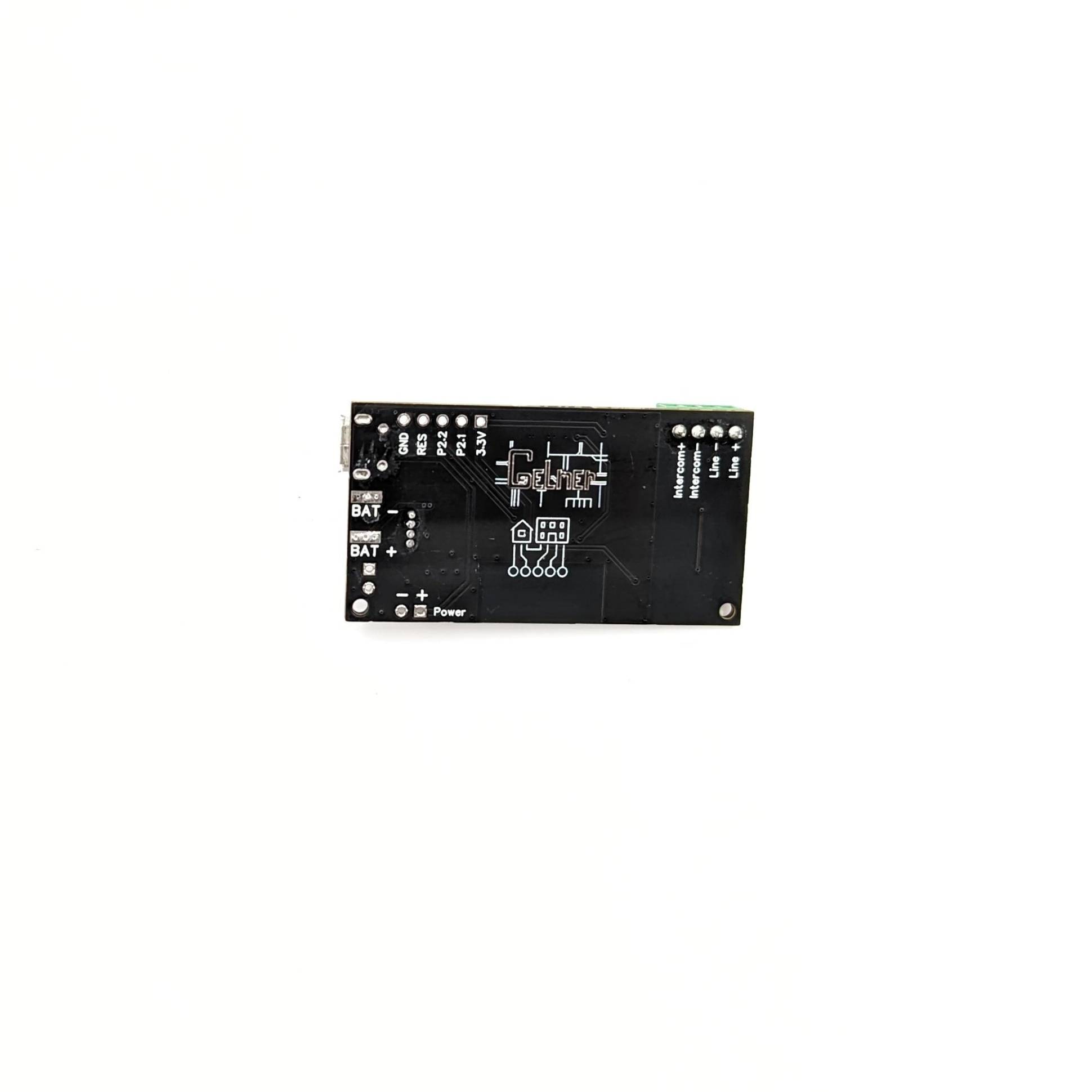

Подключите устройство к домофонной линии согласно схеме вашей версии устройства. Соблюдайте полярность Line и Intercom.
Подайте питание на устройство.
Переведите координатор Zigbee или хаб в режим добавления новых устройств.
Выполните сопряжение устройства с Zigbee-сетью.
После добавления проверьте, что в системе появились состояния звонка и команды управления домофоном.
Проверьте открытие двери и сброс вызова на реальном звонке домофона.
Для корректной работы управления линией могут потребоваться настройки таймингов. Значения по умолчанию подходят для большинства вызывных панелей, но при проблемах с открытием их нужно увеличить.
Настройка таймингов
Время перед поднятием трубки Используется для автоматических режимов. Обычно задаётся кратно длительности одного гудка.
Время перед нажатием кнопки Важный параметр. Если значение слишком мало, панель может воспринять действие как сброс.
Задержка после открытия Некоторым панелям нужно, чтобы после команды открытия трубка ещё некоторое время оставалась поднятой.
Окончание вызова Тайминг нужен, чтобы устройство корректно определяло конец вызова после последнего гудка.
В Sprut.Hub тайминги меняются в настройках устройства. В Zigbee2MQTT параметры доступны в настройках устройства; названия могут отображаться как time_ring, time_talk, time_open и time_report.
Краткая диагностика
| Ситуация | Возможная причина | Что проверить |
|---|---|---|
| Устройство не добавляется | Неподдерживаемый хаб или слабый Zigbee-сигнал | Используйте Sprut.Hub или Zigbee2MQTT, проверьте режим добавления |
| Не открывает дверь | Неподходящие тайминги для вызывной панели | Увеличьте время перед нажатием кнопки и задержку после открытия |
| Звонок определяется некорректно | Короткий вызов или неподходящее время окончания звонка | Настройте тайминг окончания вызова |
| Штатная трубка работает неправильно | Ошибка подключения Line / Intercom или полярности | Проверьте схему подключения и контакты |
Не добавляется Проверьте хаб Используйте Sprut.Hub или Zigbee2MQTT. Хабы Яндекс и Tuya не подходят.
Не открывает Увеличьте тайминги Особенно время перед нажатием кнопки и задержку после открытия.
Звонок определяется неверно Настройте окончание вызова Увеличьте время после последнего звонка, чтобы устройство корректно завершало вызов.
Трубка работает неправильно Проверьте подключение Проверьте Line, Intercom и полярность проводов.
Полная инструкция и поддержка
Совместимость: Zigbee-версия предназначена для Sprut.Hub, Zigbee2MQTT и DIY-систем. Для Яндекс Zigbee Hub и Tuya Hub она не подходит. Для Wi-Fi, Modbus, цифровых и готовых трубок используются другие версии EspDomofon.
