Плата управления адресными лентами и светодиодами Gled One v.2, 5 Вольт

Плата управления на базе ESP8266 для адресных лент: техническое описание и особенности

Основой платы является контроллер ESP8266, обеспечивающий надежное управление адресными светодиодными лентами. При прямом подключении лент к пинам контроллера могут возникать проблемы из-за несоответствия уровней логики. Для решения этой проблемы плата оснащена level shifter'ом, который корректирует уровни сигналов и обеспечивает их совместимость с подключаемыми лентами.

Варианты платы:

• Плата на 5 Вольт: Подходит для использования с 5-вольтовыми светодиодными лентами.

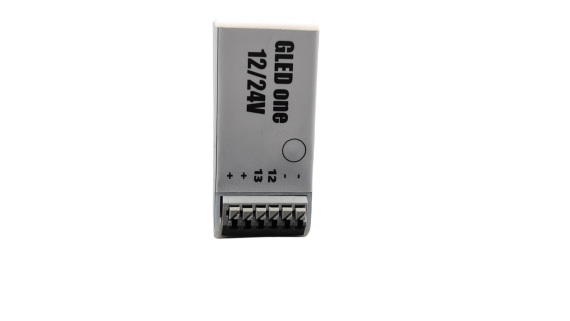

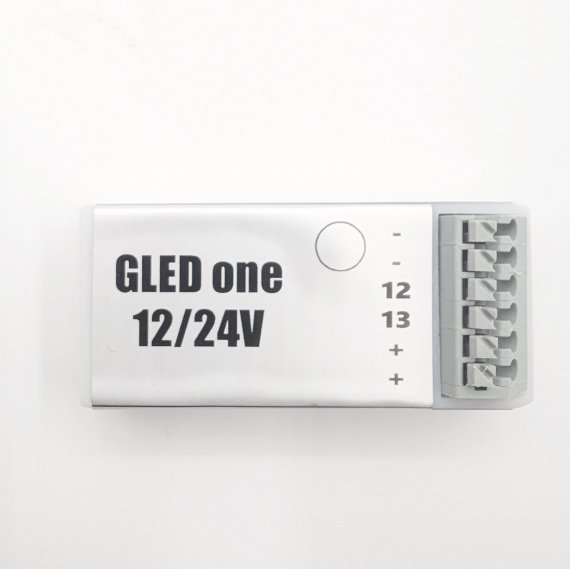

• Плата на 12-24 Вольт: Предназначена для лент, работающих при напряжении от 12 до 24 Вольт.

Основные коннекторы платы:

• Два питания: Для подключения источника питания.
• Два земля: Для подключения к общей земле системы.
• Сигнальный коннектор: Для передачи управляющих сигналов к светодиодным лентам.

Эта плата обеспечивает простоту подключения и надежность работы, исключая проблемы с уровнями логики и обеспечивая эффективное управление светодиодными лентами.
