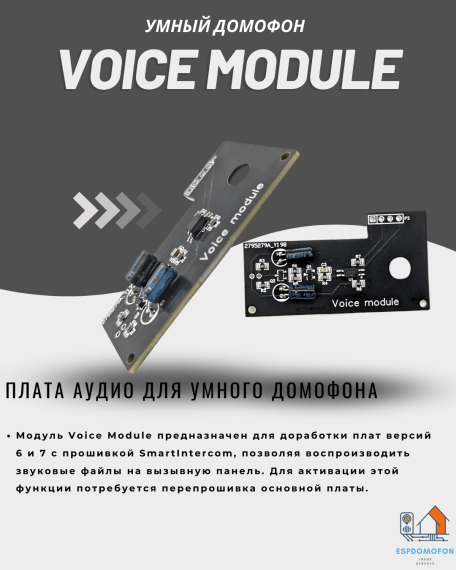

Плата аудио для умного домофона Voice module EspDomofon

Модуль Voice Module: Расширение возможностей версий 6 и 7 с прошивкой SmartIntercom

Модуль Voice Module предназначен для доработки плат версий 6 и 7 с прошивкой SmartIntercom, позволяя воспроизводить звуковые файлы на вызывную панель. Для активации этой функции потребуется перепрошивка основной платы.

Важно! Процедура рекомендована опытным пользователям, знакомым с пайкой. Все действия вы выполняете на свой риск. В случае повреждения основной платы возврат и обмен невозможны.

Рекомендации по установке:

Перед пайкой новой платы рекомендуется сначала прошить устройство, так как после установки модуля доступ к разъему для программирования станет ограничен.

Инструкция по прошивке:

1. Скачайте версию загрузчика HW5.
2. Подключите UART-адаптер к соответствующему разъему.
3. Перед подачей питания зажмите кнопку на плате, затем, не отпуская кнопку, подайте питание – плата войдет в режим программирования.
4. Запустите процесс прошивки. Можно использовать программы ESPHome Flasher, NodeMCU Flasher или Flash Download Tool.

Следуя этим шагам, вы сможете успешно активировать звуковые функции и значительно расширить возможности вашего устройства.

После прошивки приступаем к монтажу дополнительной платы.

1. Аккуратно удаляем с платы резистор R17 и конденсатор C3

2. Подготавливаем дополнительные выводы согласно рисунку. Так же приготовим два прямых вывода.

3. Аккуратно подпаиваем гнутые выводы на место удаленного резистора R7, прямые выводы припаиваем в разъём программирования, в отверстия gnd, rx

4. Далее берем плату voice module, и прикладываем сверху, при этом выводы должны попасть в соответсвующие отверстия. Так же на плате есть отверстие для светодиода

5. Аккуратно припаиваем выводы на плате. Лишнюю длину выводов можно подрезать

6. Подключаем плату обратно к домофону. Подаём питание. И далее действуем согласно инструкции. Для получения новой инструкции пишем запрос на help@domofon.ru или help@smartintercom.ru
