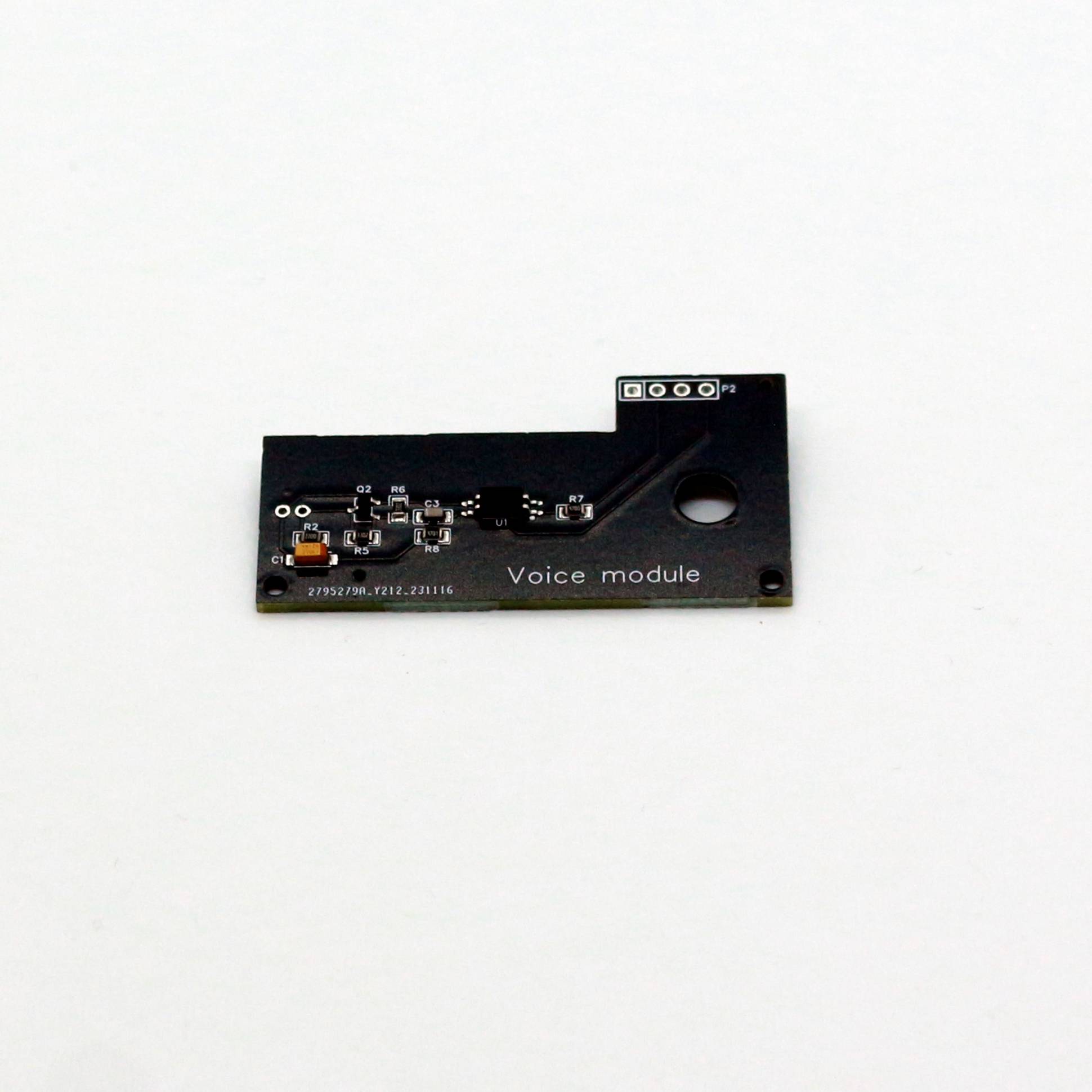

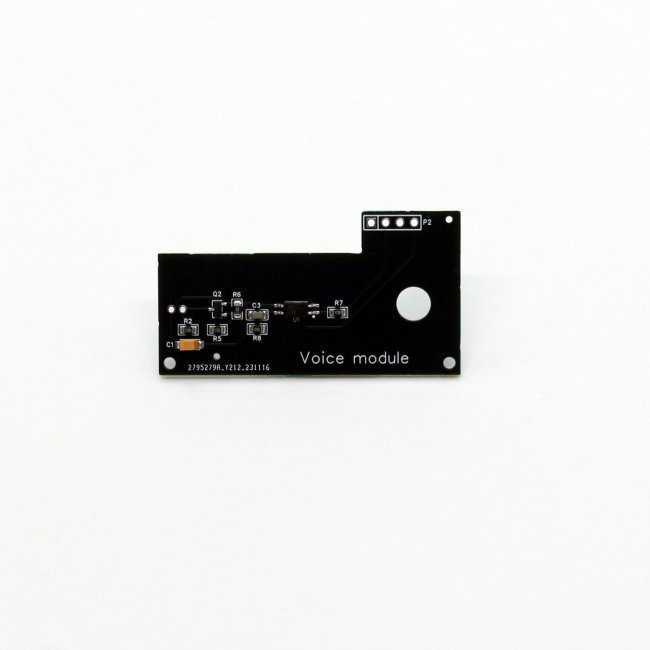

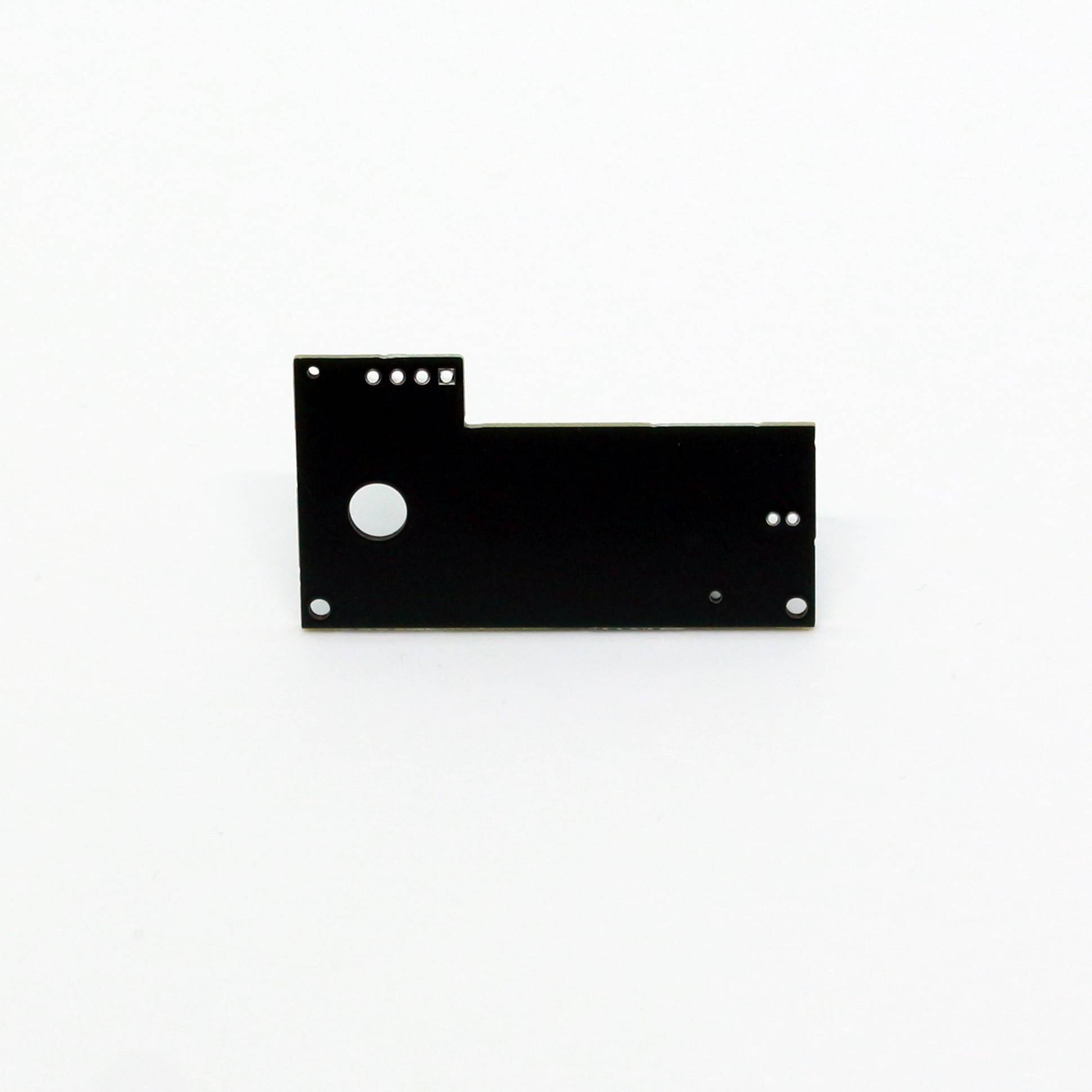

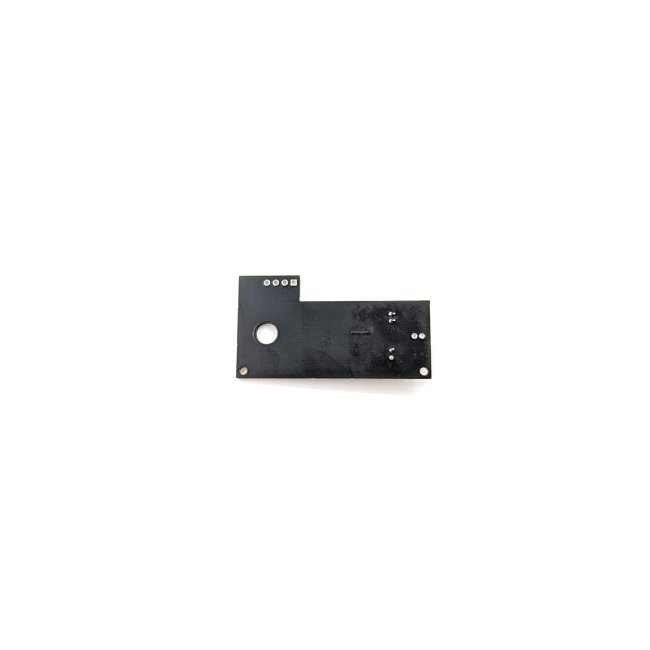

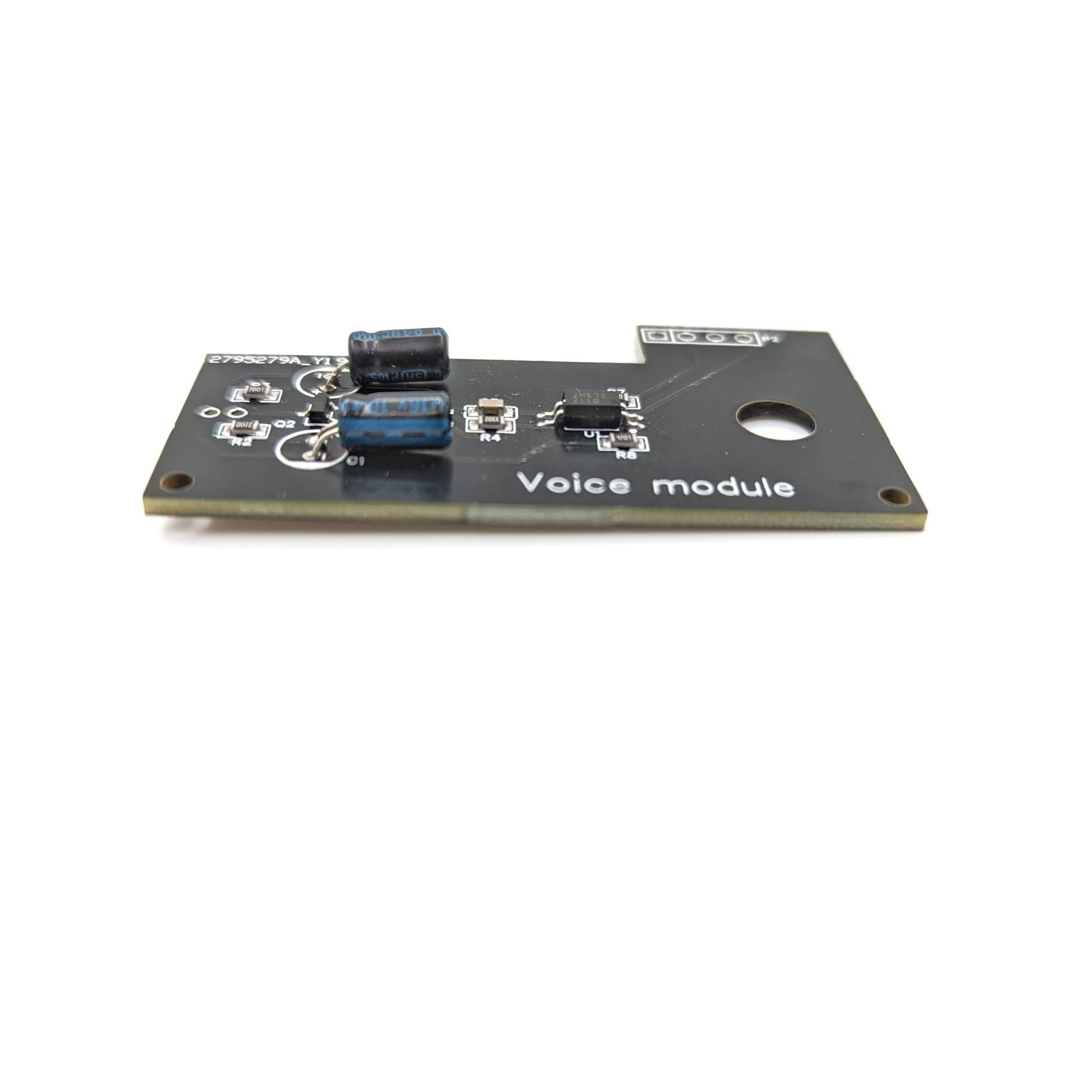

Плата аудио для умного домофона Voice module EspDomofon
Обзор
Модуль Voice Module: Расширение возможностей версий 6 и 7 с прошивкой SmartIntercom
Модуль Voice Module предназначен для доработки плат версий 6 и 7 с прошивкой SmartIntercom, позволяя воспроизводить звуковые файлы на вызывную панель. Для активации этой функции потребуется перепрошивка основной платы.
Важно! Процедура рекомендована опытным пользователям, знакомым с пайкой. Все действия вы выполняете на свой риск. В случае повреждения основной платы возврат и обмен невозможны.
Рекомендации по установке:
Перед пайкой новой платы рекомендуется сначала прошить устройство, так как после установки модуля доступ к разъему для программирования станет ограничен.
Инструкция по прошивке:
Скачайте версию загрузчика HW5.
Подключите UART-адаптер к соответствующему разъему.
Перед подачей питания зажмите кнопку на плате, затем, не отпуская кнопку, подайте питание – плата войдет в режим программирования.
Запустите процесс прошивки. Можно использовать программы ESPHome Flasher, NodeMCU Flasher или Flash Download Tool.
Следуя этим шагам, вы сможете успешно активировать звуковые функции и значительно расширить возможности вашего устройства.
После прошивки приступаем к монтажу дополнительной платы.
Аккуратно удаляем с платы резистор R17 и конденсатор C3
2. Подготавливаем дополнительные выводы согласно рисунку. Так же приготовим два прямых вывода.
3. Аккуратно подпаиваем гнутые выводы на место удаленного резистора R7, прямые выводы припаиваем в разъём программирования, в отверстия gnd, rx
4. Далее берем плату voice module, и прикладываем сверху, при этом выводы должны попасть в соответсвующие отверстия. Так же на плате есть отверстие для светодиода
5. Аккуратно припаиваем выводы на плате. Лишнюю длину выводов можно подрезать
