Умный домофон версия Modbus RS-485
Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485Умный домофон версия Modbus RS-485

Умный домофон версия Modbus RS-485

Сообщить о поступлении
Сообщить о поступлении товара
Ваша просьба принята!

Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты
Ваш E-Mail
Актуальность
- обязательно к заполнению
Проверка...
2 900
нет — Склад Россия
нет — Склад Казахстан
Артикул: 16191417
Вес0.1 кг

Инструкция

Возможности и режимы

  • Управление как физической кнопкой на корпусе, так и через интеграцию с умным домом
  • Режим автоматического открытия двери (одиночный и постоянный)
  • Режим автоматического отклонения вызова
  • Режим "без звука" постоянный или на один звонок
  • Регулировка яркости светодиода

Подключение

  1. Аккуратно вскройте домофон и определите, где кабель, входящий из подъезда, подсоединён к плате. Запомните, какой из проводов кабеля плюс, какой минус, в дальнейшем это поможет избежать ошибок подключения (впрочем, если вы их перепутаете, ничего страшного не случится, ни плата, ни домофон не пострадают, просто не будут работать, пока не подключите правильно).
  2. Проверьте, нет ли на входящем из подъезда кабеле винтовых соединений или скруток. В большинстве случаев этот кабель не припаян непосредственно к плате домофона, а подсоединён к соединительным проводам. Возможно, имеет смысл поставить плату именно в этот разрыв.

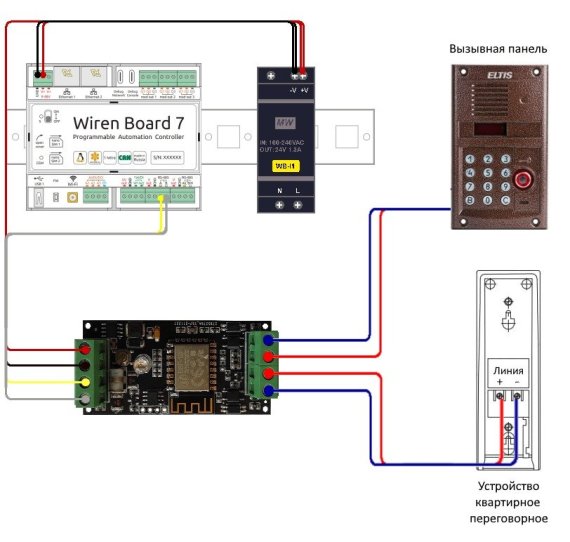

  3. Подключите входящий из подъезда кабель к разъёмам Line+ и Line- платы (обратите внимание на подписи [на обратной стороне платы], подключите идущие к базе трубки домофона провода к разъёмам Intercom+ и Intercom- платы.

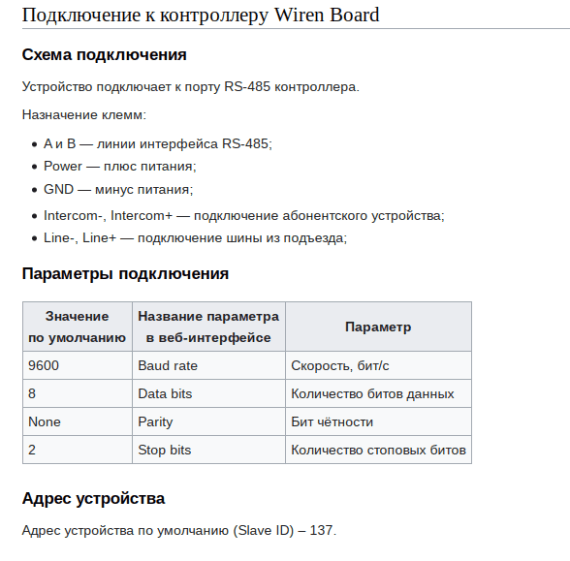

  4. Подключите питание, и линии RS-485. Как вариант можно использовать провод типа витой пары. Подать можно от 5 до 24 вольт.
